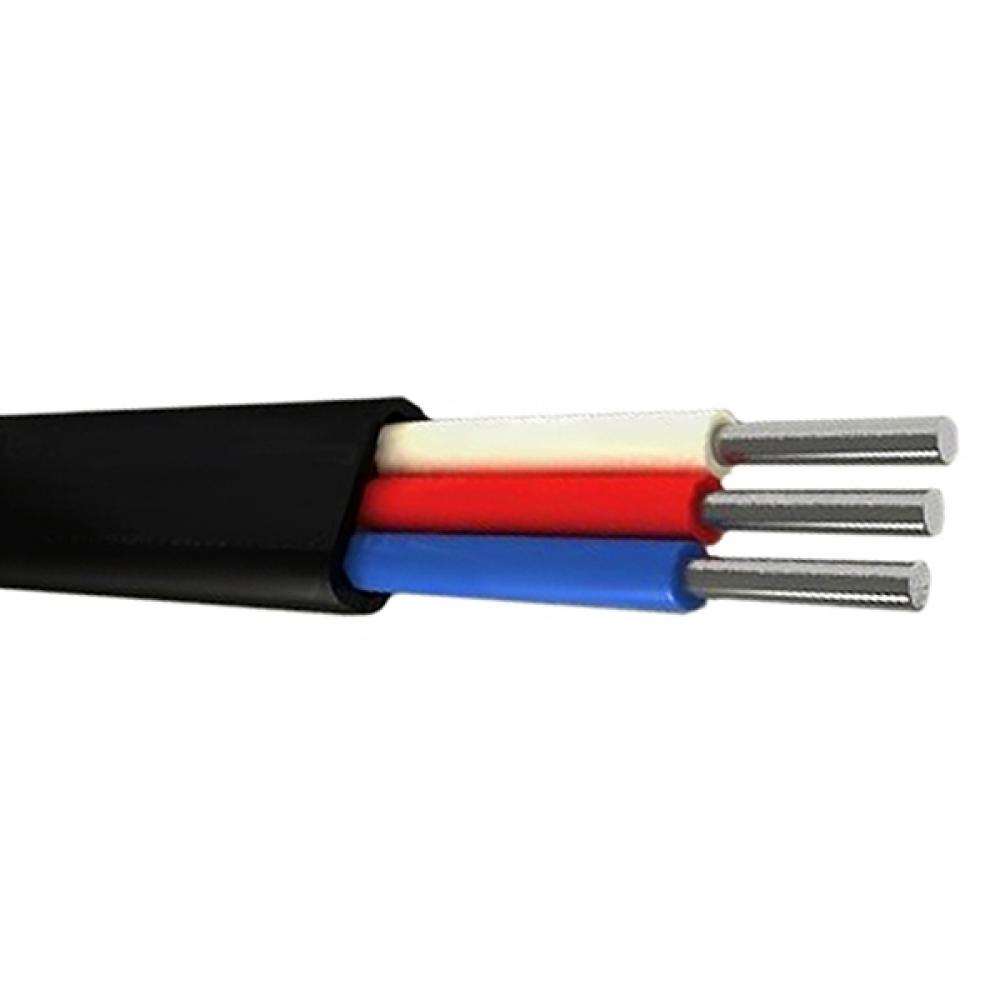

Кабель АВВГ 3*4,0 черный/белый (100)

СПРАВОЧНАЯ И ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ О КАБЕЛЕ АВВГп

Силовой кабель АВВГп применяется на стационарных установках для передачи и распределения электрического тока при переменном номинальном напряжении до 35 киловатт с частотой 50 герц.

Кабель АВВГп расшифровывается следующим образом:

- буква А свидетельствует об алюминиевых жилах,

- буква В означает ПВХ изоляцию,

- буква В означает ПВХ оболочку,

- буква Г означает отсутствие защитного слоя,

- буква п означает плоское исполнение.

В итоге получаем, АВВГП – это силовой плоский кабель из алюминиевых токопроводящих жил в виниловой изоляции и оболочке из того же поливинилхлоридного пластиката без наружного покрова.

Силовой кабель может быть одножильным и многожильным, который различается цветовой маркировкой, где жила заземления имеет желто-зеленый цвет, а нулевая жила обозначена голубым цветом, а кабель с сечением от 70 мм2 обозначается цифровой маркировкой. Кабель может быть круглой формы, начиная с размера сечения от 25 квадратных миллиметров, жила выполняется многопроволочной.

Силовой кабель АВВГп используют для прокладки в канализации, помещениях жилых и не жилых, тоннелях, по стенам сооружений, на открытом воздухе, исключающего механического повреждения, в пожароопасных и взрывоопасных зданиях, в сухих и влажных местах с возможной коррозией, на атомных электростанциях, в блоках. Данный кабель не предназначен для прокладки в земляных траншеях.

Токоведущие алюминиевые жилы приведены в таблице

Одножильная, первый класс, размер номинального сечения, мм2 2,5 – 240

Многожильная, второй класс, размер номинального сечения, мм2 70 –240

Характеристики АВВГп: технические и эксплуатационные

Рабочий диапазон температуры

с – 50 до +50 градусов

При температуре не выше 35 градусов влажность воздуха

до 98 процентов

Допустимый температурный нагрев медных жил

плюс 70 градусов

Допустимый температурный нагрев медных жил (в сутки не больше 8 часов и за срок службы не больше 1000 часов)

плюс 80 градусов

Минимальный допустимый температурный предел окружающей среды при прокладке

не ниже минус 10-15 градусов

Строительная длина, в зависимости от сечения до 1 киловатта

- от 1,5 до 16 мм2

450 метров

- от 25 до 70 мм2

300 метров

- от 95 мм2

200 метров

Строительная длина, в зависимости от сечения при 6 киловатте

- от 10 до 70 мм2

450 метров

- от 95 до 120 мм2

400 метров

- от 150 мм2

350 метров

При температуре плюс 20 градусов сопротивление изоляции кабеля 1 км при сечении

- 1,5 мм2

не меньше 12 МОм/км

- 2,5 до 4 мм2

не меньше 10 МОм/км

- 6 мм2

не меньше 9 МОм/км

- от 10 до 240 мм2

не меньше 7 МОм/км

Сопротивление изоляции при максимальном температурном нагреве жил + 70 градусов

не меньше 0,005 МОм/км при 0,66 и 1 киловатт

Срок гарантии

5 лет

Срок службы эксплуатации

30 лет

Характеристики электрические

Напряжение номинальное 0, 66 киловатт Напряжение трехфазной сети максимальное 0,72 киловатт

Напряжение номинальное 1 киловатт Напряжение трехфазной сети максимальное 1,2 киловатт
